工作原理:

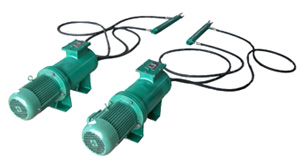

 電液執行器（ EFA ）是一種機電液一體化的新型傳動機構，它由執行機構（油缸）、控制機構（液壓控制閥組）和壓力源（油泵、電機等）組成，電動機、油泵，液壓控制閥和液壓缸可裝在同一軸線上，也可按需要裝置在不同的軸線上。接通電動機電源，可通過控制電動機正反轉拖動齒輪泵，輸出壓力油并經液控器中各個閥的控制將壓力油送至油缸，實現執行器活塞桿的往復運動。

在液控器中設計了液控單向閥，在電機停止轉動時可實現雙向保壓，確保執行器準確停留在所定的位置。

電液執行器的內壓力值超過設定壓力或執行器活塞桿到達限位點時，若電機仍在工作旋轉，則裝置內油路的油壓高， 溢流閥將準確迅速地開啟溢流，實現過載保護。

根據現場空間位置的大小電液推桿主要有四種結構形式：普通型、分體型、一拖二型
